[CHASSIS] Faire ses propre jantes...

4 participants

Aller en bas

[CHASSIS] Faire ses propre jantes... Empty [CHASSIS] Faire ses propre jantes...

Message par Ducat_fab Lun 18 Jan - 8:06

Salut à tous,

Je ne sais pas trop où mettre ce WIP donc j'ai pensé qu'ici c'était pas mal...

Bon, je ne sais pas ce qui m'a passé par la tête, mais je me suis mis dans l'idée de réaliser ma propre jante...

Je suis parti sur un modèle plutôt simple, à savoir la TSW EvoR...

Alors voila comment j'ai procédé:

Tout d'abord, faire un dessin vectoriel avec Illustrator...
[CHASSIS] Faire ses propre jantes... Tsw_ev10

Ensuite, il va falloir transférer ce dessin sur le plastique...

Une fois mis à la taille souhaité , du 20", j'ai imprimé mon dessin avec une imprimante LAZER (très important ça), placé mon dessin sur le plastique (blanc et de 3mm d'épaisseur) puis j'ai passé un bon coup de fer à repasser dessus afin de transférer le toner sur le plastique...

Puis vient le moment du perçage...
[CHASSIS] Faire ses propre jantes... Img_2019

Après pas moins de 6 heures de travail, voici à quoi j'arrive...
[CHASSIS] Faire ses propre jantes... Img_2020

[CHASSIS] Faire ses propre jantes... Img_2022

Encore quelques heures de travail plus tard...

[CHASSIS] Faire ses propre jantes... Img_2023

[CHASSIS] Faire ses propre jantes... Img_2024


J'ai également moulé une jante Hobby design en 20" afin d'avoir le "cylindre"...
[CHASSIS] Faire ses propre jantes... Img_2025

Pour le moment, tout semble bien se passer... Pourvu que ça dure...!!!:0009:

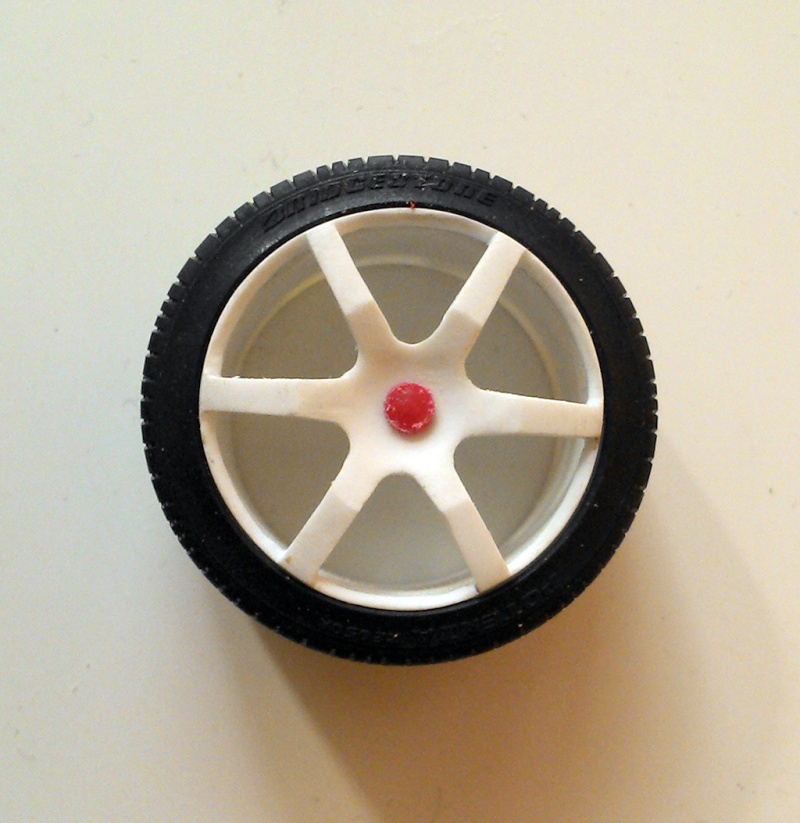

Et la phase finale de ma jante...

[CHASSIS] Faire ses propre jantes... Img_2048

[CHASSIS] Faire ses propre jantes... Img_2049

Reste à faire le moule et le tirage...

Et pour finir, voici ce que ça donne:

[CHASSIS] Faire ses propre jantes... Img_2059

Vous aurez reconnu les roues de ma Dodge Challenger 70"!!

Je suis globalement satisfait du rendu final...

Espérant en motiver quelques un pour se lancer dans ce genre d'aventure...

@ bientôt!!
Ducat_fab
Ducat_fab
Carbon Master
Carbon Master

Masculin Messages : 484
Date d'inscription : 17/01/2016
Age : 53

Revenir en haut Aller en bas

[CHASSIS] Faire ses propre jantes... Empty Re: [CHASSIS] Faire ses propre jantes...

Message par Fred74 Lun 18 Jan - 9:10

Tu es bien dans la bonne section pour poster ton sujet! effectivement le résultat est à la hauteur des heures passées, moi j'en suis encore au stade de l'élargissement - création de déport, pour le reste va falloir encore un peu de temps...
Question technique: tu as utiliser de la carte plastique de quelle épaisseur?
Bien joué pour le coup de fer à repasser! sinon pour le cerclage, du 20" au 1/25 cela fait 20mm non? donc en utilisant du tube PVC d'électricité (tube IRL) de 20mm je pense que ça le ferait aussi Wink
en tout cas super rendu!!! bravo [CHASSIS] Faire ses propre jantes... 3189364102 [CHASSIS] Faire ses propre jantes... 3189364102
Fred74
Fred74
Admin
Admin

Masculin Messages : 2941
Date d'inscription : 07/01/2016
Age : 51
Localisation : Metz-Tessy
Emploi/loisirs : Géomètre Topographe
Humeur : Impatient

https://secmmoc.forumactif.org

Revenir en haut Aller en bas

[CHASSIS] Faire ses propre jantes... Empty Re: [CHASSIS] Faire ses propre jantes...

Message par Ducat_fab Lun 18 Jan - 10:00

Bin là, c'est environ 4mm d'épaisseur.

Par contre, ce n'est pas de la CP à proprement parler... C'est de la récup'...

En fait, c'est une sorte de plaque de plastique qui a un côté adhésif (dont on à pas besoin... Donc on s'en fout...) qui doit servir à de l'affichage.

Sinon, oui, n'importe quel tube plastique fait l'affaire à partir du moment ou n'est pas trop épais...
Il faut donc éviter le PVC de plomberie par exemple... lol!

Et oui, 20" fait environ 20mm au 1/25...
Ducat_fab
Ducat_fab
Carbon Master
Carbon Master

Masculin Messages : 484
Date d'inscription : 17/01/2016
Age : 53

Revenir en haut Aller en bas

[CHASSIS] Faire ses propre jantes... Empty Re: [CHASSIS] Faire ses propre jantes...

Message par Fred74 Lun 18 Jan - 10:04

bah le tube pvc doit faire 1mm d'épais, après un coup de ponçage en biseau ça casse cet effet visuel d'épaisseur et ça le fait Wink
Fred74
Fred74
Admin
Admin

Masculin Messages : 2941
Date d'inscription : 07/01/2016
Age : 51
Localisation : Metz-Tessy
Emploi/loisirs : Géomètre Topographe
Humeur : Impatient

https://secmmoc.forumactif.org

Revenir en haut Aller en bas

[CHASSIS] Faire ses propre jantes... Empty Re: [CHASSIS] Faire ses propre jantes...

Message par Ducat_fab Lun 18 Jan - 10:08

En "version" électricité oui... En "version" plomberie, c'est plutôt de l'ordre de 4mm d'épaisseur... Et là, c'est abusé!! lol!
Ducat_fab
Ducat_fab
Carbon Master
Carbon Master

Masculin Messages : 484
Date d'inscription : 17/01/2016
Age : 53

Revenir en haut Aller en bas

[CHASSIS] Faire ses propre jantes... Empty Re: [CHASSIS] Faire ses propre jantes...

Message par roadrunner Lun 18 Jan - 22:04

super tuto fab Very Happy Very Happy Very Happy Very Happy

ça m'a donné les réponses aux diverses questions que je me posais depuis un certain temps sur "comment je vais procéder pour fabriquer des jantes"
maintenant, grace à toi je sais [CHASSIS] Faire ses propre jantes... 1654578817

A+

franck
roadrunner
roadrunner
Admin
Admin

Masculin Messages : 2419
Date d'inscription : 12/01/2016
Age : 53
Localisation : la yote
Humeur : de quoi j'me mêle !!!!!

Revenir en haut Aller en bas

[CHASSIS] Faire ses propre jantes... Empty Re: [CHASSIS] Faire ses propre jantes...

Message par gto speedshop Lun 28 Nov - 18:53

pas bête comme système!!
